خلاصه (Summary)

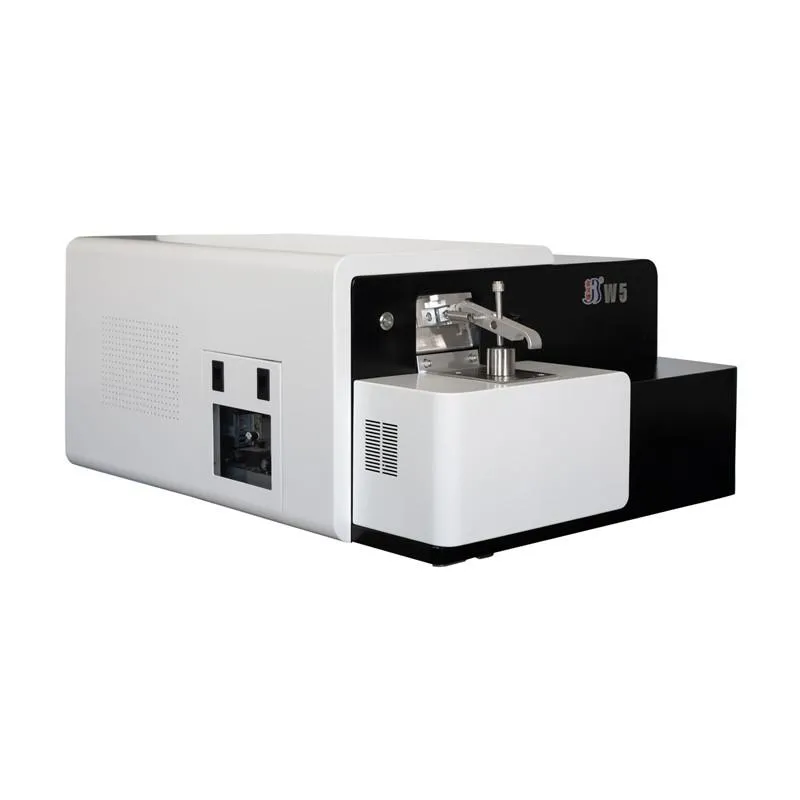

اسپکترومتر نوری W5 از تکنولوژی پیشرفته اروپایی بهره میبرد. این دستگاه نسل چهارم اسپکترومترهای Arc/Spark-OES است که عملکرد بالا و هزینه عملیاتی پایینی را برای آنالیز فلزات فراهم میکند و حاصل جدیدترین تحقیقات و توسعه در تجهیزات تشخیص است.
طراحی کلی اپتیک (نوری) ارتقا یافته و با بهبود تکنولوژی CMOS، عملکرد W5 ضمن حفظ مزایای مدلهای پیشین، افزایش یافته است. اسپکترومتر CMOS این دستگاه نه تنها ویژگیهای طیف کامل اسپکترومترهای CCD را دارد، بلکه دارای حد تشخیص (LOD) بسیار پایین برای عناصر غیرفلزی مانند کربن (C)، گوگرد (S)، فسفر (P)، بور (B)، آرسنیک (As)، نیتروژن (N) و غیره است. کار با آن ساده و یادگیری آن آسان است. نتایج تست پایدار و دقیق هستند. این دستگاه انتخابی عالی برای کنترل کیفیت محصولات ورودی و خروجی تمامی فلزات رایج است.
کاربردها (Applications)
اسپکترومتر W5 (اسپارک OES) در آنالیز عنصری فلزات و آنالیز عناصر جزئی (Trace elements) در علوم و صنایعی نظیر متالورژی، ریختهگری، مهندسی مکانیک، تحقیقات علمی، بازرسی محصول، خودروسازی، پتروشیمی، کشتیسازی، الکترونیک، هوافضا، انرژی هستهای، ذوب فلزات و فلزات غیرآهنی، فرآوری و بازیافت کاربرد دارد.
-
کارخانههای فولاد: جاهایی که نیاز به دقت بالا دارند یا برای عناصری مثل C، N، Cr، S، P و غیره.
-
آزمایشگاههای تست: آزمایشگاههای تجاری، دانشگاهها و کالجها.
-
کاربردهای فلز خالص: تعیین خلوص آلومینیوم (Al)، سرب (Pb)، روی (Zn)، مس (Cu) و غیره (اکثر کاربران صنعتی).
-
تطابق با مقررات: حد تشخیص بسیار پایین برای کنترل سرب (Pb)، کادمیوم (Cd)، آرسنیک (As) و غیره.
-
ریختهگریها: نیاز به آنالیز سریع در نزدیکی کوره.
-
تأسیسات تولیدی و انبارداری: شناسایی مواد.
-
پایههای قابل آنالیز: آهن، مس، آلومینیوم، نیکل، کبالت، منیزیم، تیتانیوم، روی، سرب، قلع، نقره، منگنز، کروم و غیره.
ویژگیها (Features)
-
سیستم نوری با عملکرد برتر و منبع جرقه دیجیتال هوشمند.
-
قابلیت تشخیص عناصری شامل C، P، S، N و مناسب برای انواع پایههای فلزی.
-
طراحی منطقی مدار گاز آرگون که زمان شستشوی آرگون (Washing) را هنگام تحریک نمونه کوتاه میکند.
-
سرعت آنالیز بالا؛ تمام عناصر موجود در کانال میتوانند در عرض ۲۰ ثانیه تست شوند.
-
تله جذب جامد (Solid absorption trap) که از آلوده شدن محفظه نوری توسط روغن و گاز جلوگیری کرده و پایداری دستگاه را بهبود میبخشد.
-
امکان اصلاح پارامترهای استاندارد شده.
-
دارای تابع تصحیح نمونه کنترلی (Control sample correction).
-
تمامی قطعات اصلی (هسته دستگاه) برای تضمین کیفیت محصول، وارداتی (اورجینال) هستند.
جدول مشخصات فنی (Parameter)
در اینجا مشخصات فنی دستگاه W5 را دقیقاً به صورت جدول دستهبندی شده مشاهده میکنید:
۱. سیستم نوری (Optical System)
| پارامتر (Item) | مشخصات (Index) |
| ساختار نوری | ساختار پاشن-رونگه (Paschen Runge)، سیستم اپتیک تمام خلأ (Full Vacuum) |
| دمای اتاق (محفظه) | ۳۵ درجه سانتیگراد (با دقت ±۰.۵ درجه) |
| محدوده طول موج | ۱۳۰ تا ۸۰۰ نانومتر (بسیار وسیع) |
| فاصله کانونی | ۴۰۰ میلیمتر |
| خطوط گریتینگ | ۲۴۰۰ خط در میلیمتر (۲۴۰۰ l/mm) |
| پراکندگی خط طیفی مرتبه اول | ۱.۲ نانومتر بر میلیمتر |
| دتکتور (Detector) | آرایه CMOS خطی چند بلوکه با عملکرد بالا |
| میانگین نسبت رزولوشن | ۱۰ پیکومتر بر پیکسل (10pm/pixel) |
۲. میز جرقه (Spark Table)
| پارامتر (Item) | مشخصات (Index) |
| نوع گاز | گاز آرگون (خلوص ۹۹.۹۹۹٪) |
| نرخ جریان آرگون |
در حالت جرقه: ۳ تا ۵ لیتر در دقیقه در حالت آمادهبهکار (Standby): بدون مصرف (ترافیک صفر) |
| الکترود | تکنولوژی الکترود تنگستن |
| سیستم شستشو (Purge) | عملکرد پاکسازی خودکار |
| ساختار | طراحی خودکار جبران تغییر شکل حرارتی |
| فاصله آنالیز (Gap) | استیج نمونه: ۳.۴ میلیمتر |
۳. منبع جرقه (Spark Source)
| پارامتر (Item) | مشخصات (Index) |
| نوع | HEPS (منبع پلاسما با انرژی بالا) |
| فرکانس | ۱۰۰ تا ۱۰۰۰ هرتز |
| جریان تخلیه | ۱ تا ۴۰۰ آمپر |
| تکنولوژی ویژه | طراحی بهینهسازی پارامترهای تخلیه |
| پیشاحتراق (Pre-combustion) | تکنولوژی پیشاحتراق با انرژی بالا |
۴. پردازنده و دادهها (Processor & Data)
| پارامتر (Item) | مشخصات (Index) |
| پردازنده | ARM ردهبالا، جمعآوری و پردازش همگامسازی دادهها با سرعت بالا |
| رابط کاربری (Interface) | انتقال داده اترنت بر پایه DM9000A |
۵. سایر مشخصات (Others)
| پارامتر (Item) | مشخصات (Index) |
| پایههای قابل اندازهگیری | Fe, Cu, Al, Ni, Co, Mg, Ti, Zn, Pb, Sn, Ag, Mn, Cr و غیره |
| برق ورودی | 220VAC 50/60Hz (قابل سفارشیسازی) |
| توان مصرفی |
حداکثر: ۷۵۰ وات حالت آمادهبهکار: ۴۰ وات |
| دمای کاری | ۱۰ تا ۳۵ درجه سانتیگراد (دما باید بالای ۵ درجه باشد) |
| رطوبت کاری | ۲۰ تا ۸۵ درصد |
| ابعاد | ۸۶۰ (طول) × ۶۸۰ (عرض) × ۴۳۸ (ارتفاع) میلیمتر |
| وزن | حدود ۱۰۰ کیلوگرم |
